همه چیز در مورد دی مالتی پلکسر، دی مالتی پلکسر چیست [0 تا 100]

در این صفحه به بررسی 0 تا 100 انواع دی مالتی پلکسر از جمله دی مالتی پلکسر 1 به 2، دی مالتی پلکسر 1 به 4 و سخت افزار دی مالتی پلکسر و کاربرد آن پرداخته شده است

دی مالتی پلکسر که به آن توزیع کننده داده (Data Distributor) نیز می‌گویند، یک مدار ترکیبی که دارای تنها یک ورودی و چندین خروجی است، با توجه به خطوط انتخاب‌اش (سیگنال کنترل) مشخص می‌شود که تنها ورودی‌اش به کدام یک از خروجی‌هایش منتقل شود. در واقع توسط این مدار عمل Demultiplexing انجام می‌شود، Demultiplexing به فرآیند دریافت اطلاعات از یک ورودی و انتقال آن از یک یا چندین خروجی گفته می‌شود.

دی مالتی پلکسر چیست؟

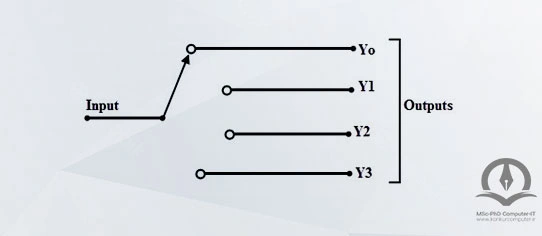

شکل زیر ایده یک دی مالتی پلکسر را نشان می‌دهد. انتخاب یکی از خروجی‌ها برای انتقال اطلاعات (ورودی) بر عهده پایه‌های انتخاب یا سیگنال کنترل است که در لحظه معین، مشخص می‌کند که تنها ورودی به کدام خروجی منتقل شود.

ایده یک دی مالتی پلکسر در شکل زیر قابل درک است.

نکته: به دی مالتی پلکسر، Demux‌ نیز می‌گویند.

نکته: Demux دارای n پایه انتخاب و 2n پایه خروجی است.

عملکرد یک دی مالتی پلکسر(Demux) عکس مالتی پلکسر(Mux) است، مالتی پلکسر چندین ورودی دارد و یک خروجی، که توسط پایه‌های انتخاب یا سیگنال کنترل (Control Signal) تعیین می کند که کدام ورودی به تنها خروجی منتقل شود.

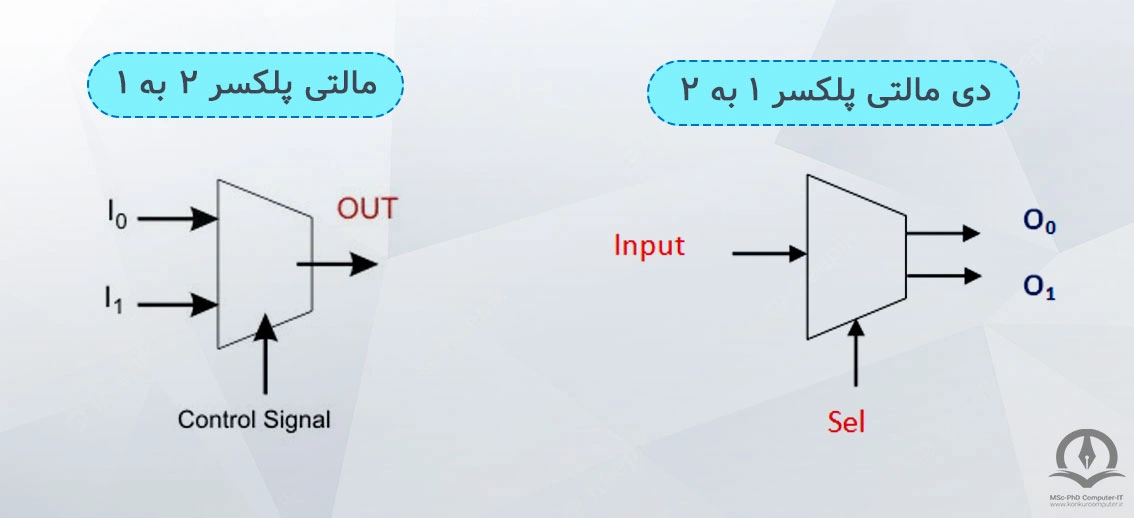

در این تصویر تفاوت یک دی مالتی پلکسر و مالتی پلکسر را می‌توانیدمشاهده کنید.

برای آشنایی هر چه بهتر به مقاله مالتی پلکسرمالتی پلکسر چیست، فیلم آموزش مالتی پلکسر بصورت 0 تا 100مالتی پلکسر چیست، فیلم آموزش مالتی پلکسر بصورت 0 تا 100در این صفحه به بررسی موارد زیر پرداخته شده : مالتی پلکسر چیست، کاربرد ملتی پلکسر، جدول درستی مالتی پلکسر، بررسی انواع مالتی پلکسرهای 4 به 1 و 8 به 1 و 16 به 1 مراجعه کنید.

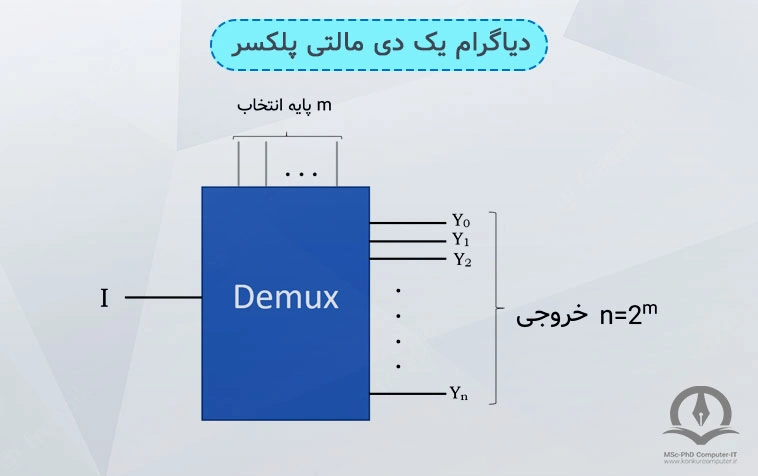

در شکل زیر می‌توانید دیاگرام یک دی مالتی پلکسر (Demux) را مشاهده کنید:

در این تصویر دیاگرام یک دی مالتی پلکسر را می‌توانید مشاهده کنید.

دی مالتی پلکسر ۱ به ۲ (Demux 1-to-2)

این Demux شامل دو خروجی و یک پایه‌ی انتخاب است. اگر به تصویر زیر دقت کنید، می‌بینید که پایه‌ای با نام E وجود دارد که وظیفه فعال و غیر‌فعال کردن دی مالتی پلکسر را بر عهده دارد به زبان ساده‌تر متناسب با اینکه پایه (E)، Active High یا Active Low است با ۰ یا ۱ بودن این پایه، دی مالتی پلکسر غیرفعال یا فعال می‌شود و به کار عادی خودش ادامه می‌دهد.

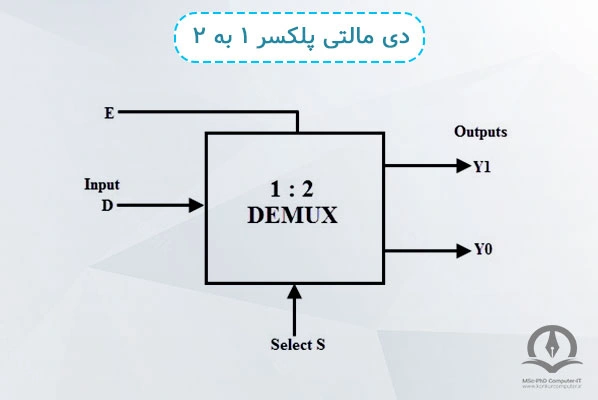

در این تصویر یک دی مالتی پلکسر ۱ به ۲ را می‌توانید مشاهده کنید.

نکته: اگر پایه E، از نوع Active High باشد با یک بودن این پایه، مدار به کار عادی خود ادامه می‌دهد و با صفر غیرفعال می‌شود، در صورتی که Active Low باشد با صفر بودن پایه E مدار کار عادی خود را پیش می‌گیرد.

برای آشنایی بهتر با مفهوم Active High و Active Low به صفحه مدار منطقیآموزش مدار منطقی به زبان ساده - بررسی مدار منطقی و انواع آنآموزش مدار منطقی به زبان ساده - بررسی مدار منطقی و انواع آنامروزه درک صحیحی از مدارهای منطقی برای هر مهندس برق و کامپیوتر ضروری است. این مدارها عنصر اصلی کامپیوترها و بسیاری از وسایل الکترونیکی اطراف ما هستند، در این صفحه به بررسی و آموزش مدار منطقی پرداخته شده است مراجعه کنید.

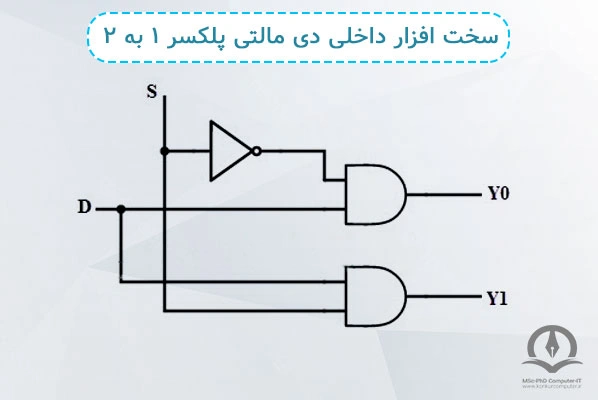

سخت افزار داخلی دی مالتی پلکسر ۱ به ۲ را می‌توانید در تصویر زیر مشاهده کنید:

سخت افزار داخلی یک دی مالتی پلکسر ۱ به ۲ در شکل زیر نشان داده شده است.

برای درک عملکرد این مدار به جدول صحت دی مالتی پلکسر ۱ به ۲ زیر دقت کنید.

Y1Y0SE (Active High)
0 D 0 1
D 0 1 1
0 0 X 0

دی مالتی پلکسر ۱ به ۴ (Demux 1-to-4)

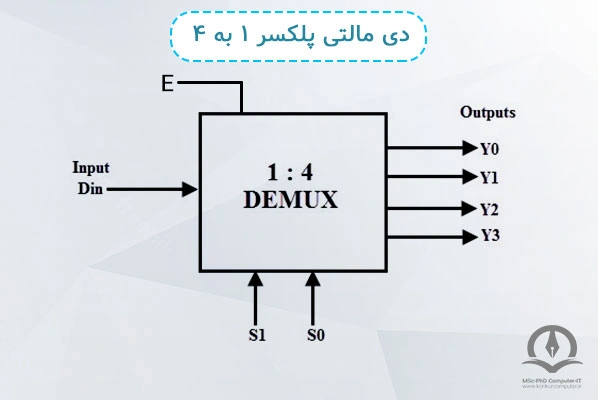

در این demux ما ۱ ورودی، ۴ خروجی و ۲ پایه‌ی انتخاب داریم، به این دی مالتی پلکسر به دلیل داشتن ۲ پایه‌ی انتخاب و ۴ خروجی دی مالتی پلکسر ۳ به ۴ نیز می‌گویند. در شکل زیر می‌توانید دیاگرام دی مالتی پلکسر ۱ به ۴ را مشاهده کنید.

در این شکل دیاگرام دی مالتی پلکسر ۱ به ۴ نشان داده شده است.

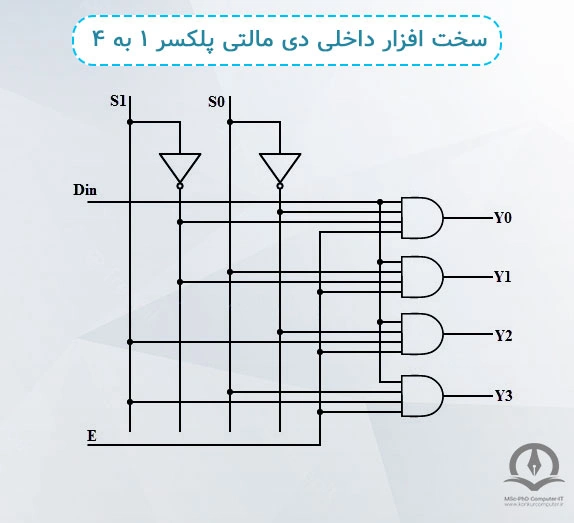

به سخت افزار داخلی دی مالتی پلکسر ۱ به ۴ زیر دقت کنید:

سخت افزار داخلی یک دی مالتی پلکسر ۱ به ۴ در شکل زیر نشان داده شده است.

برای درک عملکرد  Demux بالا به جدول صحت دی مالتی پلکسر زیر توجه کنید.

خروجیپایه‌های انتخاب-
Y3 Y2 Y1 Y0 S0 S1 E (Active High)
0 0 0 D 0 0 1
0 0 D 0 1 0 1
0 D 0 0 0 1 1
D 0 0 0 1 1 1
0 0 0 0 X X 0

Din یا D ورودی ما است که می‌تواند ۰ یا ۱ باشد.

دی مالتی پلکسر ۱ به ۸ (Demux 1-to-8)

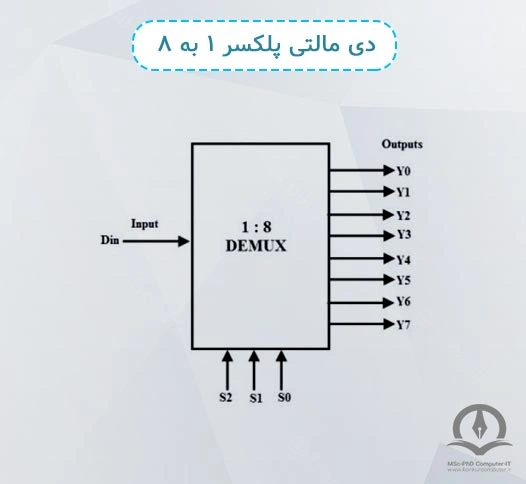

در شکل زیر می‌توانید دیاگرام دی مالتی پلکسر ۱ به ۸ را مشاهده کنید.(ما در شکل زیر پایه Enable را به دلخواه قرار ندادیم).

در شکل زیر دیاگرام دی مالتی پلکسر ۱ به ۸ نشان داده شده است.

به دی مالتی پلکسر ۱ به ۸ به دلیل داشتن سه پایه‌ی انتخاب و هشت پایه‌ی خروجی به آن دی مالتی پلکسر ۳ به ۸ نیز می‌گویند.

به جدول صحت دی مالتی پلکسر ۱ به ۸ زیر دقت کنید:

Y7Y6Y5Y4Y3Y2Y1Y0S0S1S2
0 0 0 0 0 0 0 D 0 0 0
0 0 0 0 0 0 D 0 1 0 0
0 0 0 0 0 D 0 0 0 1 0
0 0 0 0 D 0 0 0 1 1 0
0 0 0 D 0 0 0 0 0 0 1
0 0 D 0 0 0 0 0 1 0 1
0 D 0 0 0 0 0 0 0 1 1
D 0 0 0 0 0 0 0 1 1 1

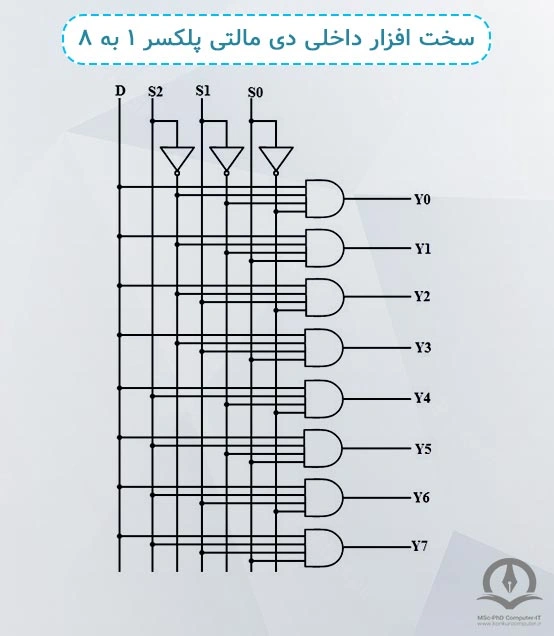

سخت افزار داخلی دی مالتی پلکسر ۱ به ۸ در تصویر زیر نشان داده شده است.

سخت افزار داخلی یک دی مالتی پلکسر ۱ به ۸ را می‌توانید در این تصویر مشاهده کنید.

طراحی دی مالتی پلکسر ۱ به ۸ با استفاده از مالتی پلکسر ۱ به ۴

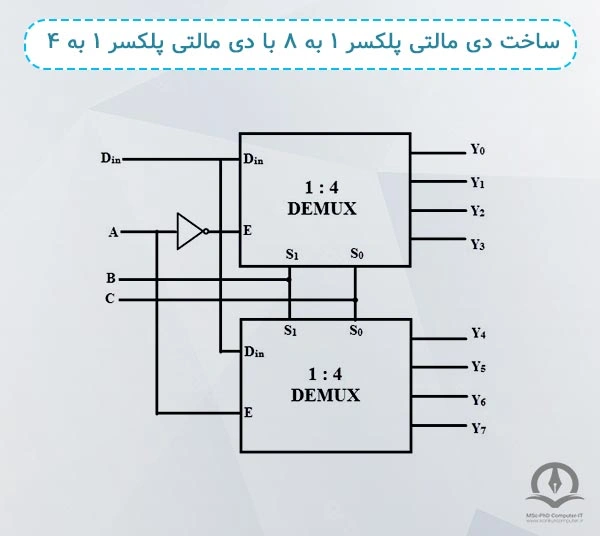

امکان آبشاری، در ساخت دی مالتی پلکسر های کوچک برای ساخت دی مالتی پلکسر‌های بزرگ وجود دارد، ما با استفاده از دو دی مالتی پلکسر ۱ به ۴ می‌توانیم یک دی مالتی پلکسر ۱ به ۸ بسازیم.

 ساخت دی مالتی پلکسر ۱ به ۸ با استفاده از دی مالتی پلکسر ۱ به ۴ را می‌توانید در این تصویر مشاهده کنید.

به دلیل اینکه در هر لحظه، ورودی در خروجی یکی از دی مالتی پلکسر‌ها قرار بگیرد ما متغیر A را برای فعال یا غیرفعال کردن هر دو دی مالتی پلکسر قرار دادیم، که در هر لحظه یکی از Demux ها به کار عادی خودش ادامه دهد.

ساخت یک تمام تفریق کننده  (Full Subtractor) با استفاده از دی مالتی پلکسر ۱ به ۸

مانند مالتی پلکسر‌‌ها، دی مالتی پلکسر‌ها نیز برای پیاده سازی توابع بولی و طراحی مدارات ترکیبی استفاده می‌شود. ما می‌توانیم با یک دی مالتی پلکسر هر جدول صحتی را با استفاده از گیت های مناسب و متصل کردن خطوط درست طراحی کنیم.

جدول زیر جدول صحت یک تمام تفریق کننده (FS) است:

OutputsInputs
Bout(Borrow) D(Difference) Bin(Borrow) b a
0 0 0 0 0
1 1 1 0 0
1 1 0 1 0
1 0 1 1 0
0 1 0 0 1
0 0 1 0 1
0 0 0 1 1
1 1 1 1 1

در جدول بالا عبارت بولی D(Difference) به شکل زیر است:

\[~\mathrm{D\ =}~\overline{\mathrm{A}}~\overline{\mathrm{B}}~\mathrm{B}\mathrm{in}~\mathrm{+}~\overline{\mathrm{A}}~\mathrm{B}~\overline{\mathrm{B}}in~\mathrm{+\ A}~\overline{\mathrm{B}}~\overline{\mathrm{B}}\mathrm{in}~\mathrm{+\ A\ B\ B}\mathrm{in}\]

که این عبارت بولی مینترم های زیر را می‌دهد:

\[D\ =\ ∑m\ (1,\ 2,\ 4,\ 7)\]

عبارت بولی Bout(Borrow) نیز به شکل زیر است:

\[~\mathrm{B}\mathrm{out}~\mathrm{=}~\overline{\mathrm{A}}~\overline{\mathrm{B}}~\mathrm{B}\mathrm{in}~\mathrm{+}~\overline{\mathrm{A}}~\overline{\mathrm{B}}~\mathrm{B}\mathrm{in}~\mathrm{+}~\overline{\mathrm{A}}~\mathrm{B\ B}\mathrm{in}~\mathrm{+\ A\ B\ B}\mathrm{in}~\]

مینترم های عبارت بولی بالا:

\[D\ =\ ∑m\ (1,\ 2,\ 3,\ 7)\]

حال با در دست داشتن مینترم ها می‌توانیم دی مالتی پلکسر خود را بگونه‌ای که خروجی های تمام تفریق کننده (FS) تولید شود، طراحی کنیم.

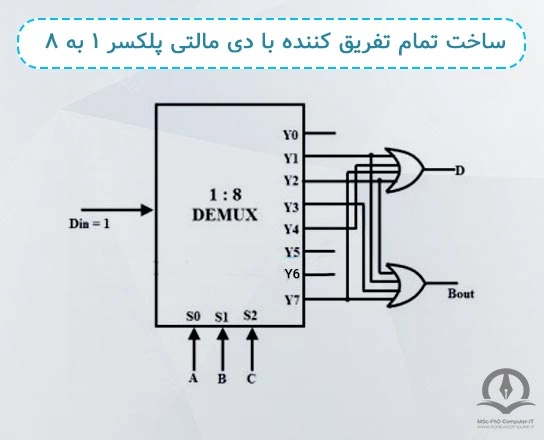

در این تصویر نحوه ساخت یک تمام تفریق کننده(FS) با دی مالتی پلکسر  ۱ به ۸ را می‌توایند مشاهده کنید.

پیشنهاد می‌کنیم برای تمرین، یک تمام جمع کننده را توسط دی مالتی پلکسر بسازید. همچنین اگر علاقه‌ای به بررسی تمام جمع کننده دارید به صفحه جمع کننده باینریمعرفی جمع کننده باینری،‌ مدار تمام جمع کننده و مدار نیم جمع کنندهمعرفی جمع کننده باینری،‌ مدار تمام جمع کننده و مدار نیم جمع کنندهدر این مقاله به بررسی کامل معرفی جمع کننده باینری،‌ مدار تمام جمع کننده و مدار نیم جمع کننده، تفاوت نیم جمع کننده و تمام جمع کننده و موارد دیگر می‌پردازیم مراجعه کنید.

ساخت یک دیکدر (Decoder) با استفاده از دی مالتی پلکسر(Demultiplexer)

در ابتدا بهتر است کمی در مورد دیکدر صحبت کنیم، دیکدر مداری است با n ورودی و 2n  خروجی که بسته به ترکیب سیگنال ورودی آن، در یک لحظه با فرض فعال بودن پایه Enable دیکدر، تنها یکی از پایه‌های خروجی فعال خواهد بود. به زبان ساده متناسب با ورودی پایه متناظر در خروجی فعال می‌شود. اگر می‌خواهید با دیکدر بیشتر آشنا شوید به مقاله دیکدرآموزش دیکدر، بررسی انواع دیکودر و کاربرد دیکدرآموزش دیکدر، بررسی انواع دیکودر و کاربرد دیکدردر این صفحه به آموزش دیکدر، انواع دیکدر، بررسی جدول دیکدر، کاربرد دیکدر و بررسی دیکدر 3 به 8 پرداخته شده است مراجعه کنید.

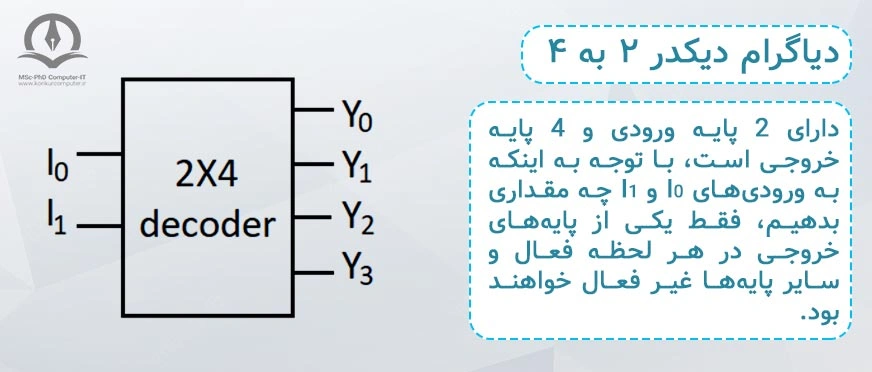

در این تصویر دیاگرام دیکدر ۲ به ۴ را می‌توانید مشاهده کنید.

به جدول صحت دیکدر ۲ به ۴ زیر دقت کنید:

OutputsInputs
Y3 Y2 Y1 Y0 I0 I1
0 0 0 1 0 0
0 0 1 0 1 0
0 1 0 0 0 1
1 0 0 0 1 1

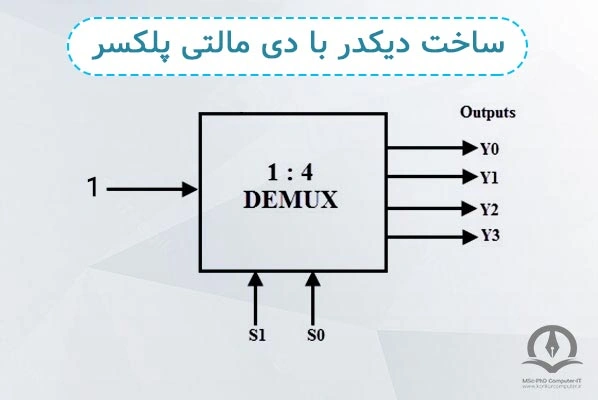

تفاوت دیکدر و دی مالتی پلکسر در این است که در دی مالتی پلکسر پایه انتخاب یا سیگنال کنترل مشخص می‌کند که کدام خروجی انتخاب شود، و در دیکدر خروجی از طریق ورودی‌ها انتخاب می‌شود. به شکل زیر دقت کنید:

در این شکل نحوه ساخت دیکدر با دی مالتی پلکسر را می‌توانید مشاهده کنید.

همان طور که در تصویر می‌بینید در ورودی ۱ قرار دادیم که دی مالتی پلکسر عملکرد یک دیکدر را داشته باشد، و در هر لحظه از زمان فقط یکی از خروجی‌ها یک باشد (فعال باشد).

کاربرد های دی مالتی پلکسر(Demultiplexer)

دی مالتی پلکسر برای اتصال یک منبع واحد به چندین مقصد استفاده می‌شود، در اینجا ما برخی از کاربرد‌های Demux را بررسی می‌کنیم.

سیستم‌های ارتباطی وظیفه انتقال و دریافت سیگنال‌ها را بر عهده دارند. دی مالتی پلکسر سیگنال‌های خروجی مالتی پلکسر که از سمت گیرنده ارسال شده را دریافت می‌کند و آنها را به شکل اصلی داده در سمت گیرنده تبدیل می‌کند، در واقع فرآیند انتقال و دریافت داده‌ها توسط مالتی پلکسر و دی مالتی پلکسر انجام می‌شود.

در یک مدار ALU، خروجی ALU را می‌توان در چندین رجسیتر (Register) یا واحد ذخیره سازی با کمک دی مالتی پلکسر ذخیره کرد.

مزیت های استفاده از دی مالتی پلکسر (Demultiplexer)

جمع بندی

در این مقاله ما سعی کردیم که شما را با دی مالتی پلکسر (Demultiplexer) آشنا کنیم، به صورت مختصر دی مالتی پلکسر مدار ترکیبی است که تنها یک ورودی دارد و چندین خروجی،‌ و توسط پایه‌های انتخاب مشخص می‌کند که ورودی به کدام خروجی منتقل شود.



دی مالتی پلکسر چیست؟

دی مالتی پلکسر (Demultiplexer) یا توزیع کننده داده (Data Distributor)، مداری ترکیبی است که تنها ورودی اش را با تعیین یکی از خروجی ها توسط پایه‌های انتخاب، به خروجی مشخص شده منتقل می‌کند. دی مالتی پلکسر عکس مالتی پلکسر ‌(Multiplexer) است.

دی مالتی پلکسر چیست؟

از کاربرد های آن می‌توان به استفاده آن در ALU اشاره کرد. در مدار ALU ، خروجی ALU را در چندین رجسیتر (Register) یا واحد ذخیره سازی با کمک دی مالتی پلکسر می توان ذخیره کرد.
